تصميم الهناجر الحديدية بالرياض: الأحمال والمقاسات قبل التنفيذ

يبدأ تصميم هناجر حديد بالرياض بقرارات تشغيلية قبل أن يكون حسابات إنشائية: ما الذي سيُخزَّن أو يُصان داخل المبنى، وأعلى نقطة ستصل إليها رافعة شوكية أو شاحنة أو رف، وهل يحتمل التشغيل وجود أعمدة في وسط المساحة، وما الذي سيُعلَّق على السقف من إنارة ومجارٍ وأنظمة. هذه الإجابات هي التي تتحوّل لاحقًا إلى بحر وارتفاع وتباعد إطارات وفئات أحمال يحسبها المهندس المرخّص وفق الكود المعتمد. المالك الذي يصل إلى المكتب الهندسي بهذه المعلومات مرتبةً يحصل على تصميم يخدم تشغيله، ومن يصل بمساحة تقريبية فقط يحصل غالبًا على مبنى صحيح إنشائيًا لكنه ضيّق على استخدامه.

لماذا يبدأ تصميم هنجر حديدي من سؤال التشغيل لا من رقم المساحة

كثير من الطلبات تصل بصيغة مساحة إجمالية وارتفاع تقريبي، وكأن الهنجر صندوق يُختار بمقاسه. لكن مبنيين بالمساحة نفسها قد يختلفان جذريًا في هيكلهما: الأول مستودع رفوف عالية تعمل فيه رافعات شوكية ذات صواري طويلة، والثاني ورشة تُدخَل إليها معدات ثقيلة عبر باب واسع وتُرفع فيها قطع بواسطة رافعة علوية. الأول يحتاج ارتفاعًا صافيًا منتظمًا وممرات دقيقة بين الأعمدة، والثاني يحتاج أعمدة وإطارات قادرة على حمل مجرى الرافعة ومقاومة الاهتزاز، وبابًا يقطع إطارًا أو أكثر.

لذلك فإن السؤال الأول في أي تخطيط هنجر قبل التنفيذ هو: ما النشاط الذي سيجري داخله يومًا بيوم، وما أكبر شيء سيدخل منه أو يتحرك فيه، وما الذي قد يتغيّر في هذا النشاط خلال عمر المبنى. هذه الأسئلة تبدو إدارية، لكنها تحدد مباشرة البحر وارتفاع الحافة وموقع الأبواب وفئات الأحمال ونوع الأرضية وحتى اتجاه ميل السقف. وتحديد الاستخدام يؤثر كذلك في تصنيف الإشغال وما يتبعه من اشتراطات يجب التحقق منها مع الجهات المختصة.

الاستخدام المقصود	ما الذي يفرضه على التصميم	سؤال يجب حسمه مبكرًا
تخزين على رفوف	ارتفاع صافٍ منتظم، شبكة أعمدة تتوافق مع ممرات الرفوف، أرضية تتحمل أحمالًا مركّزة	ما أعلى مستوى تخزين مخطط له الآن ولاحقًا؟
تخزين سائب أو مكدّس	مساحة مفتوحة، ضغط محتمل على الجدران الجانبية من المواد، أبواب لمعدات التحميل	هل ستُكدَّس المواد ملاصقة للجدران؟
ورشة صيانة معدات	بحر واسع بلا أعمدة، باب كبير، احتمال رافعة علوية أو معلّقة	ما وزن أثقل قطعة تُرفع وأين يتحرك مسار الرفع؟
مواقف أو إيواء مركبات	ارتفاع يناسب أعلى مركبة، مداخل ومخارج، تهوية العوادم	ما أعلى مركبة وأطولها ومسار دورانها؟
تصنيع خفيف أو تجميع	أحمال معلّقة من خطوط هواء مضغوط وكهرباء وإنارة، اهتزاز محتمل	ما المعدات التي ستُثبَّت على الهيكل لا على الأرض؟
استخدام زراعي	تهوية، مقاومة تآكل، أبعاد معدات زراعية	هل ستوجد حيوانات أو أسمدة أو رطوبة مستمرة؟

المصطلحات التي ستتكرر في مقاسات الهناجر الحديدية

الخلط في المصطلحات يسبب سوء فهم مكلفًا بين المالك والمصمم والمورّد. حين يقول المالك «ارتفاع ثمانية أمتار» قد يقصد المسافة حتى أسفل السقف، بينما يفهمها المورّد ارتفاع الحافة عند خط الحديد. ولهذا تعرّف أدلة مصنّعي المباني المعدنية المقاسات بدقة، ومن المفيد أن يعرف المالك هذه التعريفات قبل أن يقرأ أي عرض أو مخطط:

• العرض: المسافة من الوجه الخارجي لمدادة الجدار الجانبي إلى الوجه الخارجي للمدادة المقابلة، أي من خط الحديد إلى خط الحديد، وليس المسافة بين الأعمدة من الداخل.
• الطول: المسافة بالطريقة نفسها بين الجدارين الطرفيين.
• ارتفاع الحافة: المسافة من منسوب الأرضية المشطّبة إلى أعلى مدادة الحافة أو المدادة العلوية عند خط الحديد، ويبقى القياس من منسوب الأرضية المشطّبة حتى لو وُجدت بردورات أو تجاويف للأعمدة.
• تباعد الإطارات: المسافة من محور إطار رئيسي إلى محور الإطار التالي في البحور الداخلية، أما البحر الطرفي فيُقاس عادة من خط الحديد في الجدار الطرفي إلى محور أول إطار داخلي.
• تباعد الوحدات في المباني ذات الأعمدة الوسطية: المسافة من خط الحديد الجانبي إلى محور أول عمود داخلي، ثم بين محاور الأعمدة الداخلية.
• ميل السقف: يُحدَّد بمقدار ارتفاع رأسي لكل مسافة أفقية، ولكل نظام تغطية حد أدنى من الميل يحدده مصنّعه.

هذه التعريفات تعني عمليًا أن المساحة الداخلية الصافية أقل من حاصل ضرب العرض في الطول، لأن سماكة الأعمدة والكسوة والعزل تقتطع منها، وأن الارتفاع الذي يعيش فيه التشغيل أقل من ارتفاع الحافة. عند مقارنة تصميمين أو عرضين، اطلب أن تكون جميع الأبعاد مذكورة بتعريف موحّد، وإلا فقد تقارن مبنيين مختلفين وأنت تظن أنهما متطابقان.

البحر الحر أم البحور المتعددة: قرار يحدد شكل المساحة لعقود

بحر الهنجر وارتفاعه هما أكثر قرارين يؤثران في وزن الحديد وشكل الإطار. البحر الحر يعني أن الإطار يعبر العرض كاملًا دون أعمدة داخلية، فتبقى المساحة مفتوحة بالكامل. أما البحور المتعددة فتعني إطارات صلبة تستند إلى عمود وسطي أو أكثر، فتُقسَم الأرضية إلى وحدات. لا يوجد خيار أفضل مطلقًا؛ هناك خيار يناسب نشاطًا معينًا وآخر يعيقه.

متى يكون البحر الحر هو المنطق الصحيح

يناسب البحر الحر الأنشطة التي تتغير فيها مواقع العمل والتخزين، أو التي تتحرك فيها معدات كبيرة في مسارات غير ثابتة، أو التي يُتوقع أن يتبدل استخدامها. ورش صيانة المعدات، وصالات التجميع التي تتغير خطوطها، والمباني التي قد تُؤجَّر لاحقًا لنشاط مختلف، كلها تستفيد من غياب الأعمدة. وفي المقابل، كلما اتسع البحر الحر ازدادت أعماق الإطارات ووزنها وازدادت ردود الأفعال الأفقية عند الأساسات، وقد يرتفع منسوب الجزء السفلي من الإطار عند الركبة بما يؤثر في الارتفاع الصافي قرب الجدران.

متى تكون الأعمدة الوسطية اختيارًا ذكيًا

تذكر أدلة المصنّعين أن الإطارات الصلبة ذات الأعمدة الداخلية تمنح ميزة اقتصادية في المباني العريضة، لأن كل جزء من الإطار يعبر مسافة أقصر. في مستودعات الرفوف تحديدًا، لا تكون الأعمدة الوسطية عائقًا إذا وُضعت داخل صفوف الرفوف أو على حدود الممرات، بل قد تتحول إلى جزء طبيعي من التخطيط. المشكلة تظهر عندما يُقرَّر مكان الأعمدة قبل تصميم ترتيب الرفوف، فتقع في منتصف ممر أو تمنع مناورة رافعة شوكية. لذلك يجب أن يُرسم مخطط التشغيل المبدئي أولًا ثم تُوضع الأعمدة عليه، لا العكس.

المعيار	بحر حر	بحور متعددة بأعمدة وسطية
مرونة ترتيب المساحة	عالية، أي ترتيب ممكن	مقيّدة بشبكة الأعمدة
وزن الإطار وعمقه	أكبر كلما اتسع العرض	أقل لكل جزء من الإطار
الأساسات	ردود أفعال أكبر عند أعمدة الجدران	ردود موزعة على أساسات أكثر عددًا
ملاءمة الرفوف الثابتة	مناسبة	مناسبة جدًا إذا تطابقت الشبكة مع الممرات
ملاءمة المعدات الكبيرة المتحركة	الأنسب غالبًا	تحتاج تخطيط مسارات دقيقًا
تغيير الاستخدام لاحقًا	أسهل	يعتمد على توافق الشبكة مع النشاط الجديد
تصريف السقف	ميل من القمة إلى الجانبين أو ميل واحد	قد ينشأ ميل متعدد وتفاصيل تصريف أكثر

أنواع الإطارات الرئيسية وما يميز كل منها

الإطار الرئيسي هو العمود الفقري للهنجر، ويتكون عادة من أعمدة وجسور مائلة تُثبَّت عليها المدادات الثانوية ثم الكسوة. تتنوع أشكال الإطار بحسب البحر والميل وطريقة التصريف، وتذكر أدلة المصنّعين ومواصفات الأداء مجموعة من العائلات المعروفة. الهدف من معرفتها ليس اختيار النوع نيابة عن المهندس، بل فهم ما يقترحه ولماذا:

• إطار صلب ذو بحر حر بأعمدة مسلوبة: الأعمدة والجسور تتغير أعماقها على طولها لتتبع توزيع العزوم، وهو الشكل الأشيع للهناجر ذات البحور المتوسطة والكبيرة.
• جسور مسلوبة على أعمدة مستقيمة: مناسبة للبحور الأصغر، وتتميز بأعمدة جانبية مستقيمة وشفة سفلية أفقية للجسر، مما يعطي سقفًا داخليًا أكثر انتظامًا.
• إطار صلب بأعمدة داخلية: بحور متعددة تتوزع فيها الأحمال على أعمدة وسطية، مناسب للمباني العريضة.
• سقف بميل واحد: بحر حر أو متعدد، يُصرَّف فيه الماء كله نحو الجدار الجانبي المنخفض، مما يبسط التصريف في جهة ويركّزه في جهة واحدة.
• ملحق جانبي مائل: جزء بميل واحد يُستغنى فيه عن العمود في الجهة المرتفعة، ويستند جسره إلى إطار المبنى الرئيسي أو إلى عمود جداره.
• أنظمة الجمالونات: إطارات من عناصر شبكية تُذكر في مواصفات الأداء خيارًا ثالثًا إلى جانب الإطار الصلب ذي البحر الحر والإطار المدعوم بأعمدة وسطية.

إضافة ملحق جانبي على هنجر رئيسي مثال واضح على أن قرار الإطار يرتبط بالتشغيل: الملحق يوفر مساحة منخفضة لمكاتب أو مخزن صغير دون رفع ارتفاع المبنى كله، لكن الإطار الرئيسي يجب أن يُصمَّم لحمل رد فعل الملحق من البداية. وإذا كان سؤالك أعمق من شكل الإطار، أي هل الهيكل المعدني أصلًا هو النظام المناسب لنشاطك، فراجع المقارنة بين الهناجر الحديدية والخرسانية قبل الدخول في تفاصيل الأبعاد.

بعد الإطار الرئيسي يأتي نظام التدعيم الجانبي. القوى الأفقية التي لا يقاومها الإطار بعمله الصلب تُنقل عبر كوابل أو قضبان تدعيم، أو عبر عمل الألواح كحجاب، أو عبر إطارات بوابية أو أعمدة مثبتة القاعدة، سواء في الجدران الجانبية أو الطرفية أو في مستوى السقف. ولهذا القرار أثر تشغيلي مباشر: التدعيم القطري في جدار ما يمنع فتح باب كبير في تلك الفتحة، والإطار البوابي يسمح بالفتحة لكنه يغيّر تصميم الأعمدة. لذلك يجب أن يعرف المصمم مواقع الأبواب والفتحات قبل أن يختار مكان التدعيم.

الارتفاع: حافة السقف، والصافي التشغيلي، ومسافات الخلوص

الارتفاع هو المدخل الذي يُساء تقديره أكثر من غيره، لأن الناس يفكرون في الرقم الخارجي للمبنى. بينما يعيش التشغيل في المسافة بين الأرضية المشطّبة وأدنى عنصر معلّق فوقها، وقد يكون هذا العنصر شفة جسر عند الركبة، أو مجرى تكييف، أو خط رشاشات، أو كشاف إنارة، أو مجرى رافعة.

ما الذي يقتطع من الارتفاع المتاح

• عمق الجسر نفسه، وهو أكبر عند الركبة في الإطارات المسلوبة منه عند القمة.
• المدادات الثانوية والعزل وأي بطانة داخلية.

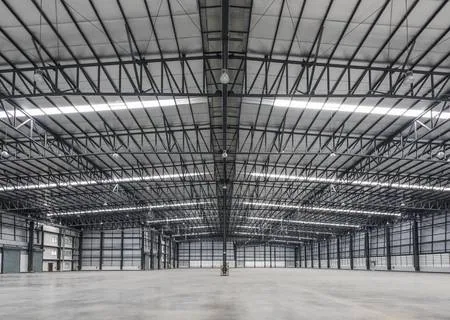

• الأنظمة المعلقة: إنارة، رشاشات إذا تطلبها التصنيف، مجاري تهوية، مراوح كبيرة، حوامل كابلات.
• مجرى الرافعة العلوية والمسافة التي يحتاجها الخطاف والحمل المعلّق تحته.
• مسافة أمان بين أعلى نقطة تصل إليها صارية الرافعة الشوكية أو أعلى حمولة وبين أدنى عنصر فوقها.
• فرق المنسوب إن كانت الأرضية النهائية ستُرفع لاحقًا بطبقة إضافية أو معالجة.

الخلوص عند الركبة وبين الأكتاف

في الإطار ذي الأعمدة والجسور المسلوبة، يكون الجزء الأعمق عادة عند التقاء العمود بالجسر، لذلك قد يكون الارتفاع الصافي قرب الجدار أقل بشكل ملحوظ من الارتفاع في منتصف البحر. مواصفات الأداء الخاصة بالمباني المعدنية تتضمن بنودًا يملؤها المواصف لتحديد الحد الأدنى من الخلوص عند الركبة، والحد الأدنى من الخلوص بين كتفي الإطار، وعمق الأعمدة الخارجية المستقيمة، وأي بُعد حرج آخر. وجود هذه البنود يعني أن المالك يستطيع، بل ينبغي له، أن يطلب هذه الأبعاد صراحة بدل الاكتفاء بارتفاع الحافة.

مثال تفكيري: رفوف ستلاصق الجدار الجانبي على كامل طوله، فأعلى مستوى تخزين فيها يجب أن يمر تحت كتف الإطار لا تحت القمة. لو صُمِّم المبنى على أساس ارتفاع الحافة وحده، قد يُكتشف بعد النصب أن الصف الأخير من الرفوف يجب خفضه، وهو ما يعني فقدان سعة تخزين طوال عمر المبنى. الحل في التصميم بسيط: تحديد الارتفاع الصافي المطلوب عند الجدار وعند الوسط، وترك المصمم يختار شكل الإطار الذي يحققه.

تباعد الإطارات وعلاقته بالأبواب والتخزين والكسوة

تباعد الإطارات هو المسافة بين محاور الإطارات الرئيسية على طول المبنى، وهو يحدد عدد الإطارات وطول المدادات الثانوية وبالتالي سماكتها، ويحدد كذلك أين يمكن فتح باب كبير دون قطع إطار. مواصفات الأداء تترك هذا البعد للمواصف أو لما تبيّنه المخططات، أي أنه قرار يُتخذ لكل مشروع لا قيمة ثابتة.

تباعد أكبر يعني إطارات أقل عددًا لكن مدادات أثقل أو أعمق، وتباعد أصغر يعني إطارات أكثر ومدادات أخف. الموازنة بين الاثنين مهمة إنشائية واقتصادية يتولاها المصمم، لكن للمالك دورًا في تحديد القيود التشغيلية التي يجب أن يحترمها هذا الاختيار:

• عرض أكبر باب مطلوب في الجدار الجانبي، وهل يجب أن يقع بين إطارين أم يُقبل قطع إطار وإضافة عناصر حمل خاصة.
• عرض وحدة الرفوف أو خلية التخزين، بحيث تتوافق الأعمدة الجانبية مع نهايات الصفوف.
• مواقع المكاتب الداخلية أو الميزانينات التي تحتاج إلى نقاط استناد محددة.
• مواقع المعدات المثبتة على الجدران، مثل وحدات التهوية واللوحات الكهربائية.
• إمكانية تقسيم المبنى لاحقًا إلى وحدات تأجير منفصلة بجدران عند محاور الإطارات.

الأبواب الكبيرة في الجدران الطرفية أو الجانبية تتفاعل مع الهيكل مباشرة، فهي تحتاج إطار فتحة وأحيانًا عنصرًا علويًا يحمل الباب ويقاوم الرياح عليه. التصميم يحدد الفتحة ومكانها وما تحمله من قوى، أما اختيار نوع الباب نفسه من منزلق أو ملفوف أو مقطعي فموضوعه في دليل أنواع أبواب الهناجر ومعايير اختيارها، ويكفي هنا أن تعرف أن نوع الباب يجب أن يُحسم قبل تثبيت التباعد وتفاصيل الفتحة، لأن كل نوع يحمّل الهيكل بطريقة مختلفة.

أحمال الهنجر الحديدي: الفئات التي يجب أن يفهمها المالك

لا يُطلب من المالك أن يحسب الأحمال، لكن يُطلب منه أن يعرف فئاتها، لأن بعضها لا يعرفه إلا هو. المصمم يستطيع استنتاج وزن الهيكل وتأثير الرياح من الكود وموقع المشروع، لكنه لا يعرف أن المالك ينوي تعليق نظام إنارة ثقيل أو رافعة معلقة أو ألواح شمسية بعد سنتين ما لم يُخبَر بذلك. وتنص أدلة المصنّعين على أن الهيكل يُصمَّم لكل الأحمال وتركيباتها كما يحددها كود البناء المعتمد للمشروع، وأن الكود والأحمال يجب أن تُحدَّد وقت التسعير لا بعده.

فئة الحمل	ما المقصود بها	من يعرف قيمتها أو مصدرها	ما دور المالك
الحمل الميت	وزن الهيكل نفسه والكسوة والعناصر الثابتة	المصمم والمصنّع	تحديد نوع الكسوة والعزل المقصود
الأحمال الإضافية المعلّقة	رشاشات، أنظمة ميكانيكية وكهربائية، أسقف معلقة	المالك ومصممو الأنظمة	حصر كل ما سيُعلَّق الآن ومستقبلًا
الحمل الحي على السقف	أحمال الصيانة والوصول المؤقت إلى السطح	الكود	إبلاغ المصمم بأي وصول متكرر إلى السقف
أحمال الرياح	الضغط والسحب على الجدران والسقف والفتحات	الكود وموقع المشروع	بيان الأبواب الكبيرة ووضعها أثناء الرياح
الأحمال الزلزالية	القوى الناتجة عن حركة الأرض	الكود وموقع المشروع وخصائص التربة	توفير دراسة التربة
أمطار وتصريف	تجمّع الماء وتصميم المزاريب والمصبات	الكود وبيانات الموقع	تحديد اتجاه التصريف المسموح في الأرض
الرافعات والمعدات المساعدة	أحمال متحركة وصدمات من رافعات علوية أو معلقة	المالك ومورد الرافعة	تحديد نوع الرافعة وسعتها ومسارها
التأثيرات الحرارية	تمدد وانكماش الكسوة والهيكل مع تغير الحرارة	المصمم	بيان إن كان المبنى مكيفًا أو مفتوحًا

الأحمال الإضافية المعلّقة: البند الذي يُنسى ثم يُدفع ثمنه

تعرّف مواصفة الأداء الصادرة عن رابطة مصنّعي المباني المعدنية هذه الفئة بأنها تشمل الرشاشات والأنظمة الميكانيكية والكهربائية والأسقف المعلقة، وتنص على أنها تُحدَّد بقيمة يذكرها المواصف أو كما تبينه مخططات العقد، وأنها لا تُطبَّق على ألواح السقف نفسها بل على الهيكل الحامل. الدرس العملي للمالك واضح: إذا لم تُذكر هذه الأحمال في وثائق التصميم فقد يُصمَّم الهيكل دونها. وعندما يأتي لاحقًا مقاول الإطفاء أو التكييف ويريد تعليق شبكته، يكتشف الجميع أن المدادات لم تُحسب لذلك، فيبدأ التدعيم أو تُفرض قيود على مسارات التمديد.

والأصعب أن بعض هذه الأنظمة قد لا يكون مخططًا له عند التصميم، لكنه يصبح مطلوبًا عند تغيير الاستخدام أو عند تطبيق اشتراطات السلامة على نشاط جديد. لهذا يُستحسن أن يسأل المالك المصمم عن قيمة احتياطية معقولة للأحمال المعلقة تناسب الاستخدامات المحتملة، مع إدراك أن أي احتياط ينعكس على وزن الحديد، وأن التقدير النهائي قرار هندسي لا تفاوضي.

الرياح والغبار في موقع مكشوف

في أطراف الرياض والمناطق الصناعية المفتوحة يكون الهنجر غالبًا مكشوفًا من جهات عدة، وتزداد أهمية الرياح في تصميم الكسوة والتثبيت والأبواب. الباب الكبير المفتوح أثناء عاصفة يغيّر توزيع الضغط داخل المبنى، فيجتمع الضغط الداخلي مع السحب الخارجي على السقف. لذلك يسأل المصمم عادة هل يمكن أن تبقى الأبواب مفتوحة أثناء الرياح، وهل المبنى مغلق بالكامل أم جزئيًا. وتنص مواصفة الأداء أيضًا على أن عناصر الموقع والمباني المجاورة يجب أن تؤخذ في الاعتبار عند التصميم، مثل المباني القريبة والمنحدرات والمرتفعات ومصدات الرياح. القيم نفسها تُستخرج من الكود المعتمد لموقع المشروع، ولا يصح نقلها من مشروع آخر.

الرافعات العلوية والمعدات المعلقة

إذا كانت هناك أي نية لرافعة علوية أو معلقة أو أحادية المسار، ولو بعد سنوات، فهذا أهم ما يجب قوله للمصمم في الاجتماع الأول. أدلة المصنّعين تعامل أحمال الرافعات والصدمات بوصفها أحمالًا مساعدة تُطبَّق وفق مواصفات الحديد الإنشائي والكود المعتمد، وتذكر أن مجاري الرافعات المعلقة لها متطلبات صارمة في التفاوت والاستقامة، وأن الترخيم تحت حمل الرافعة يجب أن يراجعه مهندس المشروع مع مورد الرافعة، وأن الجسور والقضبان ووصلاتها بالإطارات قد تكون خارج نطاق مورد المبنى وتُورَّد من جهة أخرى. معنى ذلك للمالك أن الرافعة ليست ملحقًا يُضاف بعد النصب، بل مدخل تصميمي يغيّر الأعمدة والإطارات والأساسات، ويحتاج تنسيقًا بين ثلاث جهات على الأقل: المصمم ومورد المبنى ومورد الرافعة.

قابلية الخدمة: هيكل آمن قد يكون مزعجًا في التشغيل

هناك فرق بين أن يكون الهيكل قادرًا على حمل الأحمال دون انهيار، وبين أن يؤدي وظيفته اليومية دون مشكلات. الترخيم الزائد في جسر، أو الانحراف الجانبي الكبير لإطار تحت الرياح، قد لا يهدد السلامة، لكنه يسبب تشققًا في جدار بلوك ملاصق، أو تعليقًا في باب منزلق، أو تجمعًا للماء في منطقة منخفضة من السقف، أو انحرافًا في مجرى رافعة. هذه الفئة من المتطلبات تُسمى قابلية الخدمة.

مواصفة الأداء الخاصة بالمباني المعدنية تحيل متطلبات الترخيم إلى دليل التصميم الثالث الصادر عن المعهد الأمريكي للإنشاءات الحديدية حول اعتبارات قابلية الخدمة، أو إلى الكود المعتمد، وتقدم بديلًا يضع فيه المواصف حدودًا للترخيم تُكتب بوصفها نسبة من بحر العنصر بين نقاط الاستناد أو من ارتفاع الحافة، لكل من الإطارات الرئيسية والعناصر الثانوية والألواح. ويذكر دليل أحد كبار المصنّعين أن معاييره القياسية لقابلية الخدمة عامة ولا تغطي كل الحالات، وأنه إذا احتاج المشروع معايير أشد فعلى المهندس الذي يعينه المالك أو المقاول أن يضمّنها في وثائق الطلب.

• الأبواب الكبيرة: الأبواب المنزلقة والمقطعية حساسة لحركة العنصر العلوي فوق الفتحة، والترخيم الزائد قد يسبب احتكاكًا أو تعليقًا.
• الجدران الصلبة الملاصقة: جدار بلوك أو خرسانة مسبقة الصب يربط بهيكل مرن قد يتشقق إذا لم تُراعَ حركة الإطار.
• التصريف: المدادات يجب أن تحافظ على ميل موجب للتصريف تحت الأحمال، وإلا تجمّع الماء في مواضع منخفضة.
• مجاري الرافعات: تحتاج استقامة وتفاوتًا دقيقًا، وتتأثر بترخيم الإطار وحركته.
• الأنظمة المعلقة: شبكات الأنابيب الطويلة والإنارة الخطية تتأثر بالحركة النسبية بين الإطارات.
• الكسوة والتثبيت: حركة الهيكل المتكررة ترهق المثبتات وتفتح الوصلات مع الوقت.

الميل والتصريف وحركة السقف مع فرق الحرارة

ميل السقف قرار يجمع بين التصميم الإنشائي ونظام التغطية والتصريف. أدلة المصنّعين تحدد لكل نوع ألواح حدًا أدنى من الميل، فالألواح ذات الوصلات القائمة تسمح بميول أقل من الألواح المموجة المثبتة مباشرة. وفي السقف ذي الميل الواحد يُصرَّف الماء كله إلى الجدار الجانبي المنخفض، فيجب أن يكون في تلك الجهة مجال لمزاريب ومصبات وتصريف أرضي مناسب، ويجب ألا تكون فيها الأبواب الرئيسية إن أمكن.

ومواصفة الأداء تفرّق بين المزاريب والمصبات الخارجية وبين المزاريب الداخلية والأودية، وتطلب تصميم الداخلية منها لشدة أمطار بفترة تكرار أطول، لأن فيضان المزراب الداخلي يعني دخول الماء إلى المبنى مباشرة. الرياض معروفة بقلة الأمطار في أغلب العام، لكنها تشهد أحيانًا أمطارًا غزيرة قصيرة، وتصميم التصريف على أساس الانطباع العام عن جفاف المدينة خطأ يظهر في أول عاصفة. لذلك فالسؤال الصحيح للمصمم: أين يذهب الماء من كل جزء من السقف، وماذا يحدث إذا انسد مصب واحد.

أما حركة الحرارة فتكتسب أهمية خاصة في مناخ يجمع صيفًا حارًا وفرقًا كبيرًا بين حرارة النهار والليل. مواصفة الأداء تنص على أن ألواح السقف ذات الوصلات القائمة يجب أن تكون حرة الحركة استجابة للتمدد والانكماش، وأن التجميع يجب أن يسمح بحركة المكونات دون تحدّب أو فشل في مواد الإحكام أو إجهاد زائد على المثبتات، ضمن مدى حراري يحدده المواصف. ويتضمن دليل أحد المصنّعين قسمًا مستقلًا لمتطلبات فواصل التمدد في المباني الطويلة. المالك لا يحدد هذه التفاصيل، لكنه يستفيد من أن يسأل: هل راعى التصميم طول المبنى وحركته الحرارية، وأين تقع فواصل التمدد إن وجدت، وكيف ستُعالَج عند الأبواب والجدران الداخلية.

التربة والأساسات: المدخل الجيوتقني الذي يسبق المخطط

الهيكل المعدني خفيف نسبيًا، وهذا يدفع بعض الملاك إلى الاستهانة بالأساسات. لكن الهنجر ينقل إلى أساساته ردود أفعال رأسية وأفقية ورفعًا ناتجًا عن الرياح، وقد تكون القوى الأفقية عند قواعد الإطارات ذات البحر الحر كبيرة. تنص أدلة المصنّعين على أن الأساسات تُصمَّم من قبل مهندس مؤهل ومرخّص بما يناسب ظروف التربة المحلية وردود أفعال المبنى، إضافة إلى الأحمال الأخرى الناتجة عن الاستخدام، وأن مسؤولية التحقق من أن معايير الأحمال المذكورة في وثائق الطلب مناسبة لموقع المشروع تقع على مهندس المشروع. كما تنص على أن طول مسامير التثبيت وعمق تثبيتها مسؤولية مهندس الأساسات، وأن مورد المبنى لا يصمم الأساسات ولا يورد حديد تسليحها.

هذا التقسيم يوضح لماذا يجب أن تتوفر دراسة التربة قبل اعتماد التصميم لا بعده. تقرير التربة يجيب عن أسئلة لا يمكن لأي مصمم أن يفترضها بأمان، وهي تختلف من أرض إلى أخرى داخل المدينة نفسها:

• ما طبيعة الطبقات تحت منسوب التأسيس، وهل توجد ردميات غير مدموكة من استخدامات سابقة للأرض.
• ما قدرة التحمل المناسبة للتصميم، وهل تكفي القواعد المنفصلة أم يلزم نظام آخر.
• هل توجد تربة ذات سلوك خاص تحتاج معالجة، مثل التربة القابلة للانتفاخ أو الانهيار عند الترطيب.
• هل يوجد منسوب مياه جوفية أو احتمال لتجمع مياه سطحية حول القواعد.
• ما توصيات الحفر والردم والدمك تحت الأساسات وتحت البلاطة الأرضية.
• ما خصائص الموقع التي قد تؤثر في حساب الأحمال الزلزالية وفق الكود.

البلاطة الأرضية جزء آخر من الحوار نفسه، فهي تعتمد على التقرير الجيوتقني ذاته وعلى أحمال الرفوف والرافعات الشوكية والشاحنات. التصميم الإنشائي للهنجر يحدد العلاقة بين البلاطة وقواعد الأعمدة ومستوى الأرضية المشطّبة الذي يُقاس منه ارتفاع الحافة، أما سماكة البلاطة وتسليحها وفواصلها ومعالجة سطحها فتفاصيلها في دليل أرضيات الهناجر الصناعية.

حدود الأرض والمحيط: عوامل من خارج المبنى تغيّر تصميمه

التصميم الذي يتجاهل الأرض المحيطة بالهنجر ينتج مبنى صحيحًا على الورق وصعبًا في الموقع. مواصفة الأداء الخاصة بالمباني المعدنية تخصص بندًا لظروف الموقع تذكر فيه المسافة إلى المباني المجاورة وأبعادها، وتنبه إلى عناصر مثل مصدات الرياح والمنحدرات والمرتفعات. وإلى جانب ذلك توجد عوامل تشغيلية وتنظيمية يعرفها المالك أكثر من غيره:

• مسار دخول الشاحنات ومساحة دورانها ومكان التحميل والتفريغ، لأنها تحدد الجدار الذي يحمل الأبواب الرئيسية.
• اتجاه ميل الأرض ومسار تصريف مياه الأمطار بعيدًا عن المبنى وعن أراضي الجوار.
• الارتدادات عن حدود الأرض والشوارع، وهي تحدد أقصى عرض وطول ممكنين قبل أي حساب إنشائي.
• المباني القائمة في الموقع نفسه، وإمكانية ربط الهنجر الجديد بها أو ضرورة فصله عنها.
• مواقع الخدمات القائمة من كهرباء ومياه وصرف، ومسافة المبنى عنها.
• المساحة المتبقية بعد البناء، وهل تكفي لتوسعة مستقبلية في الاتجاه المطلوب.

الارتدادات ونسب البناء وتصنيف الإشغال واشتراطات الدفاع المدني ليست قرارات تصميمية يحسمها المالك أو المصمم منفردًا، بل متطلبات يجب التحقق من صيغتها السارية مع الجهات المختصة قبل تثبيت الأبعاد. تفاصيل هذا المسار ومن يختص بماذا موضوع دليل اشتراطات بناء الهناجر الحديدية بالرياض، والمهم في مرحلة التصميم أن تُعرف القيود قبل أن تُرسم المساحة لا بعدها.

ترك مجال للنمو: الجدار الطرفي القابل للتمديد وما يرافقه

أرخص لحظة للتفكير في التوسعة هي مرحلة تصميم هناجر حديد بالرياض نفسها، قبل أن يُثبَّت أي مخطط. الإطار الطرفي في الهنجر يحمل عادة نصف بحر فقط، لذلك يُصمَّم في الغالب أخف من الإطارات الداخلية. إذا امتد المبنى لاحقًا، يصبح هذا الإطار داخليًا ويحمل سقفًا على جانبيه، فيحتاج قدرة لم يُصمَّم لها. تشرح مواد أحد مصنّعي المباني المعدنية أن الإطارات الطرفية يمكن أن تُصمَّم منذ البداية بوصفها إطارات حمل كامل، بحيث تقتصر التوسعة لاحقًا على إزالة كسوة الجدار الطرفي وإضافة إطارات جديدة، فتكون أسرع وأكثر اقتصادًا، وأنه في المباني ذات الإطارات الطرفية الخفيفة تبقى التوسعة ممكنة لكن عبر استبدال هذه الإطارات بإطارات حمل كامل أو تدعيمها بحديد إضافي، وهو خيار قد يكون أقل كفاءة وإن كان أقل إرباكًا للهيكل.

الإطار الطرفي القابل للتمديد وحده لا يكفي؛ كثير من العوائق التي تمنع التوسعة لا علاقة لها بالإطار نفسه، بل بما وُضع على الجدار الطرفي أو حوله. عند التخطيط يُراجع ما يلي:

• موقع التدعيم القطري: إذا وُضع في الجدار الطرفي المرشح للإزالة، فستُعاد دراسة استقرار المبنى عند التوسعة.
• الأبواب الرئيسية: باب كبير في الجدار الطرفي المرشح للتمديد يعني فكه ونقله لاحقًا، فالأفضل وضعه في جدار لن يُمس.
• المعدات الأرضية والخدمات: لوحات الكهرباء وخزانات المياه ووحدات التكييف على الجدار المرشح تتحول إلى أعمال نقل مكلفة.
• التصريف: اتجاه الميل ومواقع المزاريب يجب أن تستمر منطقيًا في الجزء المضاف.
• الأرض: ترك المساحة خالية من المباني الثابتة أو الطرق الداخلية في اتجاه التوسعة.
• الارتفاع والشكل: التمديد بالارتفاع والميل نفسيهما أبسط بكثير من إضافة جزء بارتفاع مختلف.
• الوثائق: الاحتفاظ بالمخططات والحسابات وردود أفعال الأعمدة، لأنها ستكون أول ما يطلبه مصمم التوسعة.

التوسعة الجانبية بملحق مائل خيار آخر يمكن التمهيد له بتصميم أعمدة الجدار الجانبي لتحمل رد فعل الملحق المستقبلي. وإذا لم يتضح اتجاه النمو بعد، فمن المفيد أن يحدد المالك مع المصمم على الأقل جدارًا واحدًا يُعامل بوصفه قابلًا للتمديد، ويُترك خاليًا من العوائق، بدل أن تُوزع الأبواب والخدمات على كل الجدران.

ملف المالك للمكتب الهندسي: ما يُجهَّز قبل طلب المخططات

جودة تصميم هناجر حديد بالرياض تعتمد على جودة المعلومات التي يبدأ منها. المكتب الهندسي يستطيع أن يسأل، لكن كثيرًا من الإجابات تتطلب وقتًا داخل المنشأة لجمعها من فريق التشغيل والمشتريات والصيانة. تجهيز الملف التالي قبل الاجتماع الأول يختصر دورات المراجعة ويقلل التعديلات بعد اعتماد المخطط:

1. وصف مكتوب للنشاط اليومي داخل الهنجر، مع أي نشاط ثانوي مثل مكاتب أو غرفة شحن بطاريات أو منطقة غسيل.
2. طبيعة المواد المخزنة أو المعالجة، وهل منها ما هو قابل للاشتعال أو كيميائي أو حساس للحرارة، لأن ذلك يؤثر في التصنيف والاشتراطات.
3. أبعاد أكبر مركبة أو معدة ستدخل المبنى، وارتفاع صارية الرافعة الشوكية عند أقصى رفع.
4. ترتيب مبدئي للرفوف أو مناطق العمل، ولو كان رسمًا يدويًا بمقياس تقريبي.
5. الارتفاع الصافي المطلوب عند الجدران وفي الوسط.
6. عدد الأبواب الكبيرة ومقاساتها ومواقعها المفضلة، ونوعها إن كان محسومًا.
7. أي رافعة علوية أو معلقة أو أحادية المسار الآن أو مستقبلًا، مع سعتها ومسارها.
8. قائمة الأنظمة التي ستُعلَّق على السقف: إنارة، تهوية، مراوح، رشاشات محتملة، ألواح شمسية.
9. النية بشأن العزل والتكييف: مبنى مفتوح، أو مهوّى، أو مكيف جزئيًا أو كليًا.
10. رفع مساحي للأرض بالمناسيب والحدود والخدمات القائمة.
11. تقرير دراسة التربة للموقع نفسه، أو التكليف بإعداده.
12. اتجاه التوسعة المحتملة ومرحلتها التقريبية.
13. أولويات المالك إذا تعارضت الخيارات: المرونة، أو الاقتصاد في الحديد، أو سرعة التنفيذ.

البند الأخير أكثر أهمية مما يبدو. عندما يعرف المصمم أن المالك يقدّم المرونة على وزن الحديد، يتجه إلى البحر الحر والجدران القابلة للتمديد، وعندما يعرف أن الاقتصاد هو الأولوية، يقترح أعمدة وسطية وتباعدًا مدروسًا. أما كيف تنعكس هذه القرارات على الميزانية، وما البنود التي تحرك التكلفة أكثر من غيرها، فذلك مشروح في دليل العوامل التي تحدد تكلفة بناء هنجر صغير.

مخرجات التصميم التي يجب أن تعود إلى المالك ومراجعتها

بعد تسليم المدخلات، ينتظر المالك مجموعة من المخرجات لا تقتصر على صورة ثلاثية الأبعاد أو مخطط معماري عام. أدلة المصنّعين تذكر أنواعًا مختلفة من المخططات لكل منها غرض: مخططات مسامير التثبيت مع ردود أفعال الأعمدة التي يحتاجها مهندس الأساسات، ومخططات النصب، ومخططات للترخيص تبين تفاصيل التصميم الهندسي والخلوصات الحرجة وتفاصيل الوصلات الرئيسية ومواصفات المواد وعناصر مقاومة الأحمال الأفقية مثل التدعيم والحجاب، ومخططات اعتماد تبين تخطيط المبنى والخلوصات والتفاصيل الحرجة. ووجود هذه الأنواع يعني أن المالك يستطيع أن يطلب ما يحتاجه للمراجعة بدل أن يوقّع على صورة عامة.

المراجعة من جهة المالك ليست مراجعة إنشائية، بل مراجعة تشغيلية تتأكد من أن المخطط يعكس ما طُلب. الأسئلة التالية تكشف معظم الفجوات:

• هل الارتفاع الصافي عند أضيق نقطة مكتوب بوضوح، وهل يطابق ما طُلب؟
• هل مواقع الأعمدة الداخلية إن وجدت تتوافق مع ترتيب الرفوف والممرات؟
• هل الأبواب في المواقع المطلوبة، وهل يقع تدعيم قطري في مكان فتحة مخططة؟
• هل الأحمال الإضافية المعلقة مذكورة بقيمة أو وصف في وثائق التصميم؟
• هل الرافعة إن وجدت مذكورة بسعتها ومسارها، ومن المسؤول عن مجراها ووصلاته؟
• هل الكود المعتمد وإصداره مذكوران؟
• هل الجدار الطرفي المرشح للتمديد مصمم بوصفه إطار حمل كامل؟
• هل اتجاه التصريف ومواقع المصبات منطقية مع أرض الموقع؟
• هل ردود أفعال الأعمدة سُلّمت لمهندس الأساسات، وهل صُمّمت القواعد بناء على تقرير التربة؟

بعد اعتماد التصميم تنتقل المسؤولية إلى مرحلة التنفيذ، بنقاط توقف ومراجعات مختلفة تبدأ من تحديد المواقع وصب القواعد وتثبيت المسامير وتنتهي بالتسليم. هذا التسلسل من جهة المالك موضوع دليل مراحل بناء الهنجر الحديدي خطوة بخطوة، ولا يُكرر هنا لأن قرارات التصميم يجب أن تُحسم قبل الوصول إليه.

من يصمم ماذا: توزيع المسؤولية الهندسية في مشروع الهنجر

في مشاريع الهناجر المعدنية تتعدد الأطراف الهندسية، وسوء فهم حدود كل طرف يترك فجوات لا يتحمل مسؤوليتها أحد. دليل أحد المصنّعين يوضح بعض هذه الحدود بصراحة: مهندس المصنّع الذي يختم حسابات المبنى المعدني ليس مهندس المشروع ولا يُعتبر كذلك، وتفسير الكود المحلي أو المتطلبات المحلية ليس مسؤولية مصنّع المبنى، والكود المعتمد يجب أن يُحدَّد وقت التسعير، والأساسات لا يصممها المصنّع. هذه المبادئ عامة في هذا النوع من المشاريع، والتوزيع الفعلي في مشروعك يُكتب في العقود ولا يُفترض.

الطرف	ما يتولاه عادة	ما لا يُفترض أنه يتولاه
المالك	تحديد الاستخدام والمتطلبات التشغيلية وتوفير الرفع المساحي ودراسة التربة	اعتماد قيم الأحمال أو أبعاد المقاطع
المكتب الهندسي أو مهندس المشروع	التصميم العام وتحديد الكود ومعايير الأحمال والتحقق من ملاءمتها للموقع وإعداد وثائق الترخيص	تصنيع الهيكل
مصمم الأساسات	تصميم القواعد وطول مسامير التثبيت وعمقها بناء على ردود الأفعال والتربة	تصميم الإطار المعدني
مورد أو مصنّع الهيكل	تصميم عناصر المبنى المعدني وفق المعلومات المسلّمة له وإعداد مخططات التصنيع والنصب	تفسير الكود المحلي أو تصميم الأساسات
موردو الأنظمة	بيانات أوزان الأنظمة المعلقة والرافعات ومتطلباتها	التحقق من قدرة الهيكل على حملها

القيمة العملية لهذا الجدول أن تسأل في كل بند: من سيوقّع عليه؟ إذا لم يكن هناك اسم واضح لمسؤولية التحقق من ملاءمة الأحمال للموقع، أو لتصميم الأساسات، أو لتنسيق الرافعة مع الإطار، فهذه فجوة يجب إغلاقها قبل التعاقد على التنفيذ.

قرارات تصميمية خاطئة لا تظهر إلا بعد التشغيل

أخطاء تصميم هناجر حديد بالرياض نادرًا ما تكون انهيارًا مفاجئًا؛ الأغلب أنها قيود تشغيلية دائمة يتعايش معها المالك سنوات. هذه أكثرها تكرارًا:

• اعتماد ارتفاع الحافة بوصفه ارتفاعًا صافيًا: فيخسر المستودع مستوى تخزين كاملًا، أو لا تستطيع مركبة معينة الدخول.
• تثبيت شبكة الأعمدة قبل ترتيب الرفوف: فيقع عمود في منتصف ممر ويعيد تشكيل التخزين كله.
• إغفال الأحمال المعلقة: فيُرفض تركيب نظام إطفاء أو تكييف لاحقًا أو يحتاج تدعيمًا.
• إضافة رافعة بعد النصب: وهي قد تتطلب تعديل أعمدة وإطارات وأساسات، وأحيانًا تكون غير عملية.
• وضع التدعيم القطري حيث ستُفتح أبواب مستقبلًا: فتصبح إضافة الباب مشروعًا إنشائيًا.
• تصميم الجدار الطرفي بوصفه نهائيًا ثم التوسعة: فيُستبدل الإطار أو يُدعَّم بدل مجرد إضافة إطارات.
• تصريف السقف نحو جهة الأبواب أو الجار: فيتجمع الماء عند المدخل أو يتحول إلى خلاف.
• تجاهل قابلية الخدمة مع جدران بناء صلبة: فتظهر شقوق عند اتصال الجدار بالهيكل.
• افتراض خصائص التربة: فتظهر هبوطات متفاوتة تحرف الأبواب والإطارات.
• عدم تحديد الكود وإصداره: فتُبنى العروض على أسس مختلفة ولا تكون قابلة للمقارنة.
• نسخ تصميم هنجر آخر لأن مساحته مشابهة: مع أن الاستخدام والموقع والتربة مختلفة.

قائمة تحقق قبل اعتماد المفهوم التصميمي

قبل أن يُطلب من المكتب الهندسي الانتقال من المفهوم إلى المخططات التفصيلية، يمكن للمالك أن يمر على القائمة التالية مع فريق التشغيل. كل بند لا تتوفر له إجابة واضحة يعني قرارًا مؤجلًا سيُتخذ لاحقًا بكلفة أعلى أو نيابة عن المالك:

1. الاستخدام الرئيسي والثانوي مكتوبان ومتفق عليهما داخل المنشأة.
2. قرار البحر الحر أو الأعمدة الوسطية مبني على ترتيب تشغيلي مرسوم.
3. الارتفاع الصافي المطلوب محدد عند الجدار وفي الوسط، ومقارن بأعلى معدة وأعلى حمولة.
4. تباعد الإطارات لا يتعارض مع مواقع الأبواب والرفوف والمكاتب.
5. نوع الأبواب الكبيرة ومواقعها معروفة للمصمم.
6. كل الأحمال المعلقة الحالية والمحتملة مذكورة.
7. موقف واضح من الرافعات الآن ومستقبلًا.
8. نية العزل والتكييف معروفة لأنها تؤثر في وزن الكسوة والأنظمة.
9. دراسة التربة للموقع نفسه متوفرة أو مكلف بها.
10. الرفع المساحي والارتدادات والقيود التنظيمية جرى التحقق منها مع الجهات المختصة.
11. اتجاه التصريف ومواقع المصبات منسجمة مع أرض الموقع.
12. جدار واحد على الأقل محدد للتوسعة ومصمم لذلك.
13. الكود المعتمد وإصداره ومعايير قابلية الخدمة مكتوبة في الوثائق.
14. توزيع المسؤوليات الهندسية بين الأطراف مكتوب.

كيف تتغير قرارات التصميم بين ثلاثة أنماط من الهناجر

الأمثلة التالية ليست حالات منفذة ولا أرقامًا مقترحة، بل طريقة تفكير توضح كيف تقود المدخلات نفسها إلى قرارات مختلفة.

مستودع توزيع برفوف عالية

القرار الحاكم هنا هو الارتفاع الصافي المنتظم وتوافق الأعمدة مع الممرات. قد تكون الأعمدة الوسطية مقبولة إذا وقعت داخل صفوف الرفوف، وتكون الأبواب في جدار واحد مخصص للتحميل مع ساحة مناورة أمامه. الأحمال المعلقة من إنارة ورشاشات محتملة تستحق اهتمامًا خاصًا، وكذلك البلاطة التي ستحمل أرجل الرفوف. التوسعة غالبًا طولية بإضافة بحور، فيُصمَّم الجدار الطرفي البعيد عن التحميل قابلًا للتمديد.

ورشة صيانة معدات ثقيلة

القرار الحاكم هو المساحة المفتوحة والباب الكبير وربما الرافعة. البحر الحر هو المرشح الطبيعي، ومع وجود رافعة علوية تصبح الأعمدة ومجرى الرافعة والأساسات جزءًا واحدًا من التصميم. قابلية الخدمة مهمة بسبب الرافعة والباب، وتفاصيل التهوية والتصريف حول منطقة الغسيل إن وجدت تؤثر في الأرضية والجدران. التوسعة قد تكون بإضافة بحور أو بملحق جانبي للمخزن والمكاتب.

هنجر تخزين مواد مكدسة أو سائبة

القرار الحاكم هو علاقة المواد بالجدران والأرضية. إذا كانت المواد ستُكدَّس ملاصقة للجدران فقد تحتاج الجدران السفلية إلى تصميم يقاوم ضغطها، وهو ما لا تفعله الكسوة المعدنية وحدها. الارتفاع يتحدد بارتفاع التكديس ووصول معدة التحميل، والأبواب تُصمَّم لحركة معدات كبيرة. التصريف والغبار وحماية الحديد من التآكل تصبح أكثر أهمية بحسب طبيعة المواد.

من المفهوم إلى المخطط: متى يكون المالك مستعدًا لطلب التصميم

يكون المالك مستعدًا لطلب التصميم التفصيلي عندما يستطيع أن يجيب بوضوح عن أسئلة التشغيل: ماذا سيحدث داخل المبنى، وما أعلى ما سيتحرك فيه، وأين يُقبل وجود الأعمدة، وما الذي سيُعلَّق على السقف، وأين سينمو المبنى. عندها تتحول مهمة المكتب الهندسي من تخمين الاحتياجات إلى تحويلها إلى بحر وارتفاع وتباعد وأحمال وأساسات تناسب تربة الموقع والكود المعتمد. وحين يصل المشروع إلى مرحلة التنفيذ ومراجعة العروض، يمكن الاطلاع على نطاق تنفيذ الهناجر الحديدية بالرياض ومقارنة ما يُعرض بملف المدخلات والمخرجات الذي أعددته، فالتصميم الواضح هو أفضل أداة لمقارنة العروض على أساس واحد.
